話說這個原廠的手套箱開關
因為機構設計不良
就算手套箱關閉後, 手套箱的燈仍是恆亮
造成電瓶一直供電, 導致車子無法發動
(小弟我就曾發生過這種事...)
當然, 解決的方法很多
例如將電接到ACC電源(也就是紅火)
但相信大家一定也不希望在沒紅火時"摸黑"在手套箱中找東西
為了解決這個問題
本文找出了"徹底根治"的方法
首先, 就是將 開關的類型變換一下
小弟使用的就是利用 "磁簧開關" 為原理所做的一個手套箱開關
此電路相當簡單, 因為也可大大降低安裝的難度
並且可以安裝在手套箱與原廠鎖點的夾層中
(請參考"室內燈Part.3: 手套箱燈")
第二, 就是將電源 "接到正確的位置"
其實原廠的線組是有留手套箱燈的腳位的
它的位置就在中央保險絲中的藍色線組
用3.96mm的莫式端子接到線組, 如下圖
再來是負極(地線)的接點
為什麼手套箱電源要接在這裡呢
其實接這裡最大的好處是
當你下車後, 若沒將車門沒關好, 室內燈大約會亮15~20分鐘左右
若此時仍沒將門關上, 所有的室內燈將會斷電
當然, 手套箱燈也不例外
也就是說
就算你的手套箱燈開關沒卡好
15~20分鐘後就會自動熄滅
而且這裡的電是永久電, 也就是不用通過ACC紅火就有電了
這也就是為什麼進口的Focus不會有手套箱燈開關接觸不良的問題了
有了磁簧開關, 加上正確的接線
這下所有的問題都可以解決啦^.^
趕緊來看一下磁簧開關測試的結果
1. 磁鐵未靠近開關 => 導通
2. 磁鐵靠近開關 => 斷開
測試成功後, 馬上將手套箱裝回去

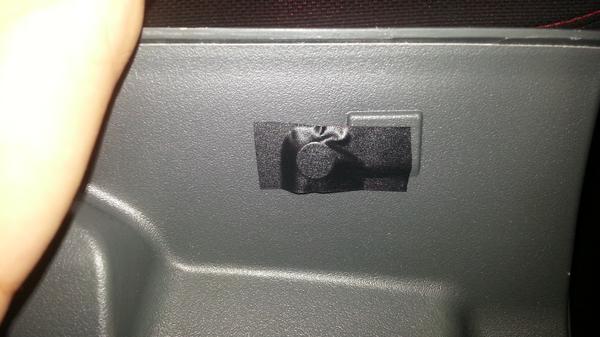

再將磁鐵黏到能讓磁簧開關作動的位置上
大功告成!!!
來看一下測試影片吧
